Геотермальная вентиляция системы REHAU AWADUKT THERMO (нулевое потребление на охлаждение и подогрев)
Давайте обо все по-порядку:
Для расчетов нам нужно было выполнить инженерно-геологические изыскания. Определить состав и влагосодержание грунта на объекте. Это влияло на выбор длинны и диаметра теплообменника, схемы его укладки и глубину.

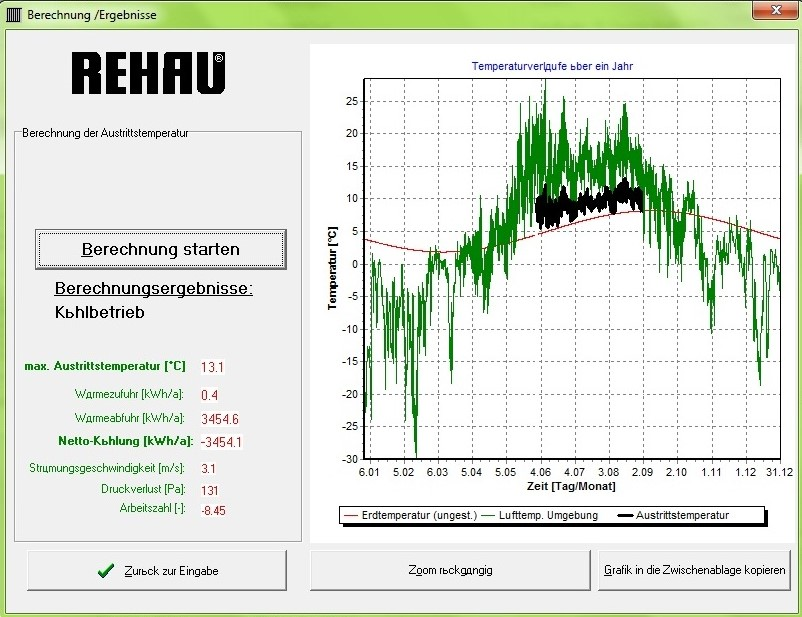

Вот так выглядит температурный график рассчитанный в специальной программе:
![](/upload/medialibrary/00b/81bff6f890bc04024bd2bc85dfd13779.png)
На основании предпроектных изысканий мы подобрали теплообменник, выбрали схему укладки и привязали его к генплану.
![](/upload/medialibrary/00b/74c5d6be130eaf00adeac8de59d0d06c.png)
Дальше мы все проверили и перепроверили, согласовали и приступили к работам.

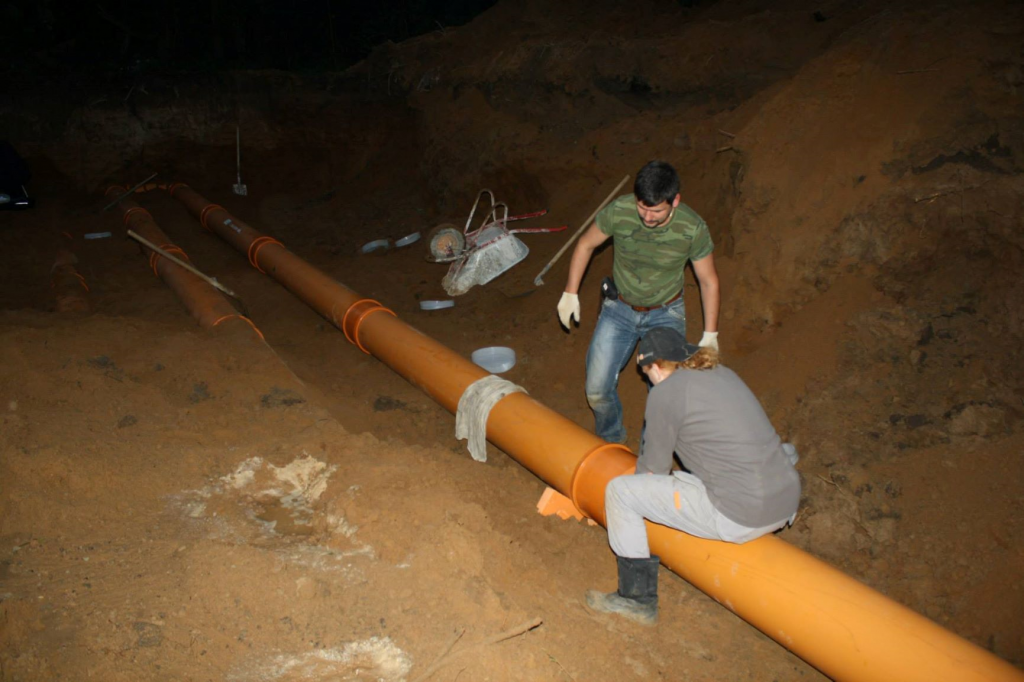

Первым этапом было выполнение земляных работ, подготовка основания для укладки, сама укладка теплообменника, предварительная засыпка и поливка грунта для уплотнения.
![](/upload/medialibrary/00b/b1ff3a69e2eeef6a8a962c3e6c54d88a.png)
![](/upload/medialibrary/00b/afef2d72e6530a0df2cf599d0069f5d7.png)
Важно! При укладке теплообменника соблюдать уклон для отвода конденсата в сторону приемного колодца. Стыки частей теплообменника для герметизации обрабатываются специальной пастой. Соблюдать расстояние между витками, чтобы не промерзал грунт.
После завершения земляных работ провели предварительные испытания:
- наполнили теплообменник водой, проверили герметичность стыков, уклон для отвода конденсата;

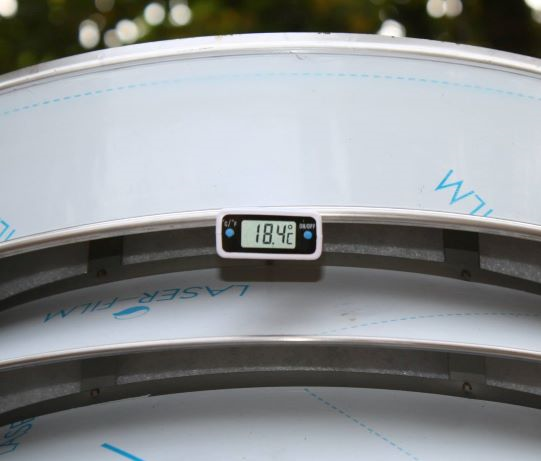

- подключили временный вентилятор и проверили эффективность теплообмена;
![](/upload/medialibrary/00b/59573321f4851878dbd062a31d03d8ec.png)

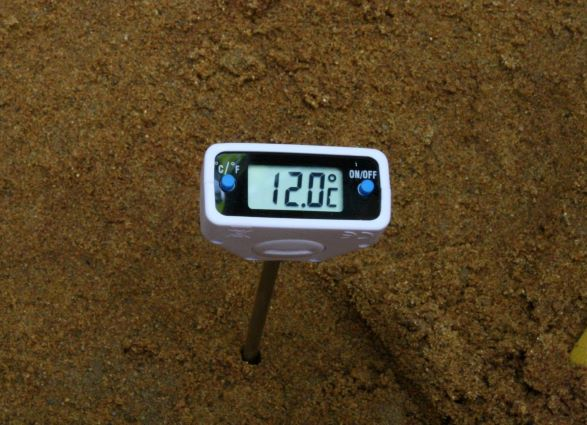

Температура грунта:
![](/upload/medialibrary/00b/2f4a4fb3862022d05f455a0aaab5ba78.png)

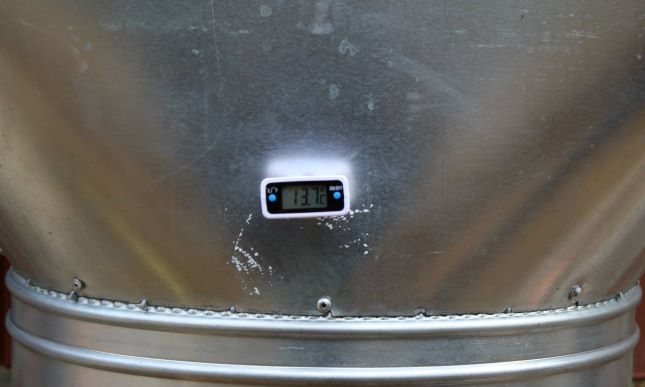

Температура на выходе из теплообменника:
![](/upload/medialibrary/00b/5e49dd5bf4eba194291d1a1bff90e6b5.png)
Явные преимущества AWADUCT Thermo:
- Приточный воздух, проходя через уложенный в грунте теплообменник/трубопровод, предварительно нагревается до 3°С в зимний период (при расчетной температуре -25°С) или охлаждается до 14°С в летний период (при расчетной температуре 28°С). Это – прямая экономия энергозатрат на отопление и кондиционирование.
- Антимикробное покрытие внутри трубы препятствует росту микробов и улучшает гигиенические характеристики воздуха, поступающего в помещение.
- Материал PP с улучшенной теплопроводностью обеспечивает оптимальную теплоотдачу.
- Система полностью укомплектована: от воздухозабора до входа в приточно-вытяжную установку.
![](/upload/medialibrary/00b/96aced2388e3138f0ccd271c7f5295da.png)
