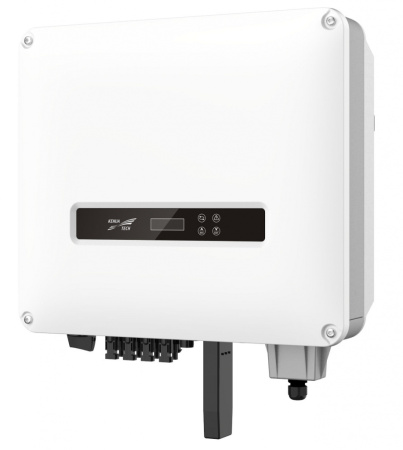

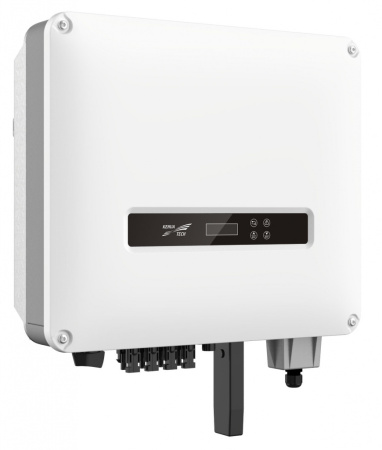

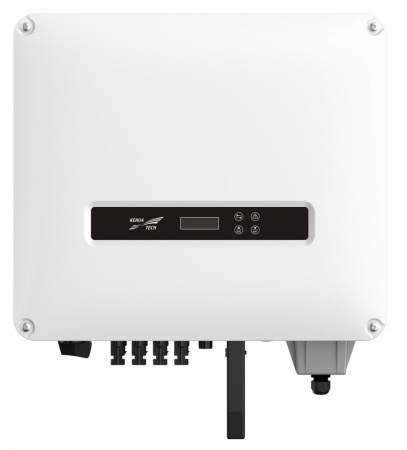

Сетевой солнечный инвертор SPI10K-B это современный и высокоэффективный трёхфазный фотоэлектрический сетевой инвертор с двумя MPPT контроллерами поиска максимальной точки мощности солнечных от панелей.
Предназначение сетевых солнечных инверторов, это преобразование солнечной энергии, поступающей на фотоэлектрические панели в электрическую энергию переменного тока с частотой 50 Герц и напряжением 220 или 380 Вольт. В отличии от гибридных, сетевые инверторы не могут работать автономно, при отсутствии сети они не подают питание на нагрузку, так же они не могут заряжать и разряжать аккумуляторные батареи. При отсутствии сети, сетевые инверторы попросту отключаются.
Вход постоянного тока | |
Максимальная входная мощность от солнечных панелей (P-max.) | 13,5 кВт |
Максимальное входное напряжение от солнечных панелей (U-max.) | 1000 В постоянного тока |
Количество MPPT контроллеров | 2 |
Количество входов от солнечных панелей на MPPT контроллеры | 2/1 |
Максимальный входной ток от солнечных панелей (I-max.) | 33A(22A/11A) |
Диапазон напряжения MPPT контроллеров | 200 В ~ 950 В постоянного тока |
Напряжение запуска MPPT контроллеров | 200/250 В постоянного тока |
Выход переменного тока | |
Номинальная выходная мощность переменного тока (P-nom.) | 10 кВт |
Максимальная выходная мощность переменного тока (P-max.) | 11 кВт |
Номинальное выходное напряжение переменного тока (U-nom.) | 380/400/415 В переменного тока |
Номинальный выходной ток (I-nom.) | 14.5A |
Максимальный выходной ток (I-max.) | 16 А |
Номинальная частота в сети | 50 Гц / 60 Гц |
Диапазон частот в сети | 45 ~ 55 Гц / 55 ~ 65 Гц |
Коэффициент мощности | > 0,99 (полная нагрузка) |
Регулируемый коэффициент мощности | 0,8 (опережение) ~ 0,8 (отставание) |
Коэффициент нелинейных искажений (THDi) |
<3% (номинальная мощность) |
КПД | |
Максимальный КПД | 98,50% |
Европейская показатель КПД | 98,00% |
Функция защиты
|
|
Защита при отсутствии сети (защита от автономной работы) | да |
Защита от обратной полярности подключения цепи постоянного тока | да |
Защита от коротких замыканий в цепи переменного тока | да |
Защита от перегрева | да |
Защита от перегрузки (повышенного напряжения) | да |
Обнаружение неисправностей солнечных панелей | да |
Переключатель постоянного тока | да |
Общие данные | |
Габаритные размеры (Ш × В × Г) | 480 × 420 × 180 мм |
Масса | 18,5 кг |
Класс IP | IP65 |
Уровень шума | <30 дБ |
Собственное потребление энергии в ночное время | <1 Вт |
Тип охлаждения | Естественное охлаждение |
Высота над уровнем моря | 4000 м (снижение> 3000 м) |
Рабочая температура | -25ºC ~ + 60ºC (снижение> 45ºC) |
Относительная влажность | 0 ~ 100% |
Дисплей | ЖК + светодиод |
Связь | RS485 / WiFi (дополнительно) / GPRS (дополнительно) / DRM (Австралия) |
Клемма постоянного тока | Клемма H4 |
Клемма переменного тока | Разъем автоматического конфигурирования |
Способ установки | Настенный |
Стандарт | EN62109-1, EN62109-2, AS / NZS4777.2: 2015, EN 61000-6-2, EN 61000-6-3, IEC 62116: 2014, IEC 61727: 2004, IEC 60068-2-1: 2007, IEC 60068-2-2: 2007, IEC60068-2-14: 2009, IEC61683 (изд. 1) |
Принцип работы сетевого инвертора довольно прост. Его датчики считывают напряжение существующей сети и генерируют напряжение от солнечного инвертора на несколько вольт больше, тем самым обеспечивая приоритетное питание нагрузки от солнечных фото модулей. Но нужно учитывать, что приемлемый диапазон напряжения сети составляет от 185 до 250 Вольт. При выходе за эти пределы, инвертор сообщит об ошибке и отключит генерацию. По стоимости солнечные электростанции (СЭС) на сетевых инверторах на порядок дешевле гибридных, так как в них отсутствуют аккумуляторы. Применяются они либо для снижения потребления от внешней сети (то есть для экономии), либо в коммерческих целях, для продажи генерируемой электроэнергии в общую сеть.
Преимущества сетевого солнечного инвертора SPI10K-B Kehua
Эффективно и гибко
■ 2 независимых MPPT, новое поколение
■ Расширенные алгоритмы управления и высокая способность адаптации к сети, повышающая стабильность системы выработки электроэнергии
Безопасный и надежный
■ IP65 для наружного применения
■ Встроенная полная молниезащита от переменного / постоянного тока

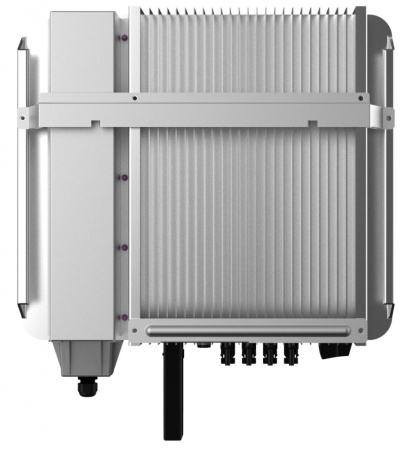

■ Интегрированное шасси из литого под давлением алюминиевого сплава обеспечивает полный срок службы 25 лет
Интеллектуальное управление
■ I&V Интеллектуальная диагностика, точная идентификация и позиционирование аномальных фотоэлектрических панелей
■ Поддержка связи RS485, Wi-Fi, GPRS
■ Удаленное онлайн-обновление, удобное и эффективное
Совместимость с сеткой
■ Коэффициент нелинейных искажений (THDi) в сети <3%
■ Сверхширокий диапазон напряжения сети
Промышленные сетевые инверторы способны генерировать напряжение от 800 Вольт до 35 киловольт и передавать электрическую энергию в высоковольтную сеть. Автоматика сетевых инверторов отвечает за синхронизацию напряжения с сетью, за мониторинг параметров сети, за счетчик выработанной электроэнергии, за снижение генерации при снижении потребления и за многое другое. Исполнение сетевых солнечных инверторов как правило наружное, со степенью защиты IP65, с температурным диапазоном от -40 до +60 градусов Цельсия.
Бренд Kehua принадлежит компании Kehua Data Co.,Ltd. — одному из лидеров по производству и поставке электротехнического оборудования. Сейчас компания входит в топ 5 рейтинга среди подобных представителей-участников мирового рынка электроэнергетики и электротехники.
Продукция бренда создаётся на производственных площадках общей площадью 320 000 квадратных метров. Kehua также располагает пятью научно-исследовательскими центрами, штат сотрудников которых состоит из более чем 700 экспертных инженеров, и собственным испытательным EMC-центром, где осуществляется проверка работоспособности выпускаемого оборудования и его соответствие заявленным параметрам.
Одним из основных принципов бренда является качество, в связи с чем создан ряд специализированных программ для контроля производимых изделий, куда входит также и обязательная сертификация соответствию требованиям европейских стандартов, таких как UL, CE, TUV, SAA и CQC. Сама компания Kehua Tech обладает международными сертификатами ISO 9001, ISO 14001 и OHSAS18001, подтверждая статус надёжного и проверенного производителя.
В целом, бренд Kehua можно охарактеризовать как комплексного поставщика решений для резервного электрообеспечения ответственных объектов разнообразных сфер:
- индустриальные предприятия,
- центры обработки данных,
- мед. учреждения,
- банковская система,
- телекоммуникации,
- альтернативная энергетика.
В настоящее время ассортимент продукции включает:
- автономные ИБП
- линейно-интерактивные ИБП
- интерактивные ИБП с двойным преобразованием
- модульные ИБП
- внешние ИБП
- инверторы мощности для телекоммуникаций
- солнечные фотоэлектрические инверторы
- ветряные турбины
Программное обеспечение для солнечных инверторов Kehua:
Модель
|
Kehua SPI10K-B |
Номинальная мощность АС
|
10 кВт |
Максимальная мощность АС
|
11 кВт |
Тип
|
Бестрансформаторный |
Минимальное ( стартовое ) напряжение
|
200 В постоянного тока |
Максимальный ток для MPPT контроллера
|
26А |
Число контроллеров MPPT слежения
|
2 |
Число входов DC
|
1/1 |
Влажность
|
0 ~ 100% |
Диапазон выходного напряжения
|
380/400/415 В переменного тока |
Максимальный ток АС
|
15,9 А |
Номинальная частота
|
50 Гц / 60 Гц |
Диапазон частоты
|
45 ~ 55 Гц / 55 ~ 65 Гц |
Коэффициент мощности (cosθ)
|
> 0,99 (полная нагрузка) |
Отклонение (THD%)
|
<3% (номинальная мощность) |
Количество фаз
|
3 |
Максимальная эффективность
|
98,50% |
Защитные функции
|
Защита при отсутствии сети (защита от автономной работы), от обратной полярности подключения цепи постоянного тока, от коротких замыканий в цепи переменного тока, от перегрева. Обнаружение при неисправности солнечных панелей. |
Собственное потребление ( ночью )
|
<1 Вт |
Степень защиты IP
|
IP65 |
Охлаждение
|
Естественное охлаждение |
Уровень шума
|
<30 дБ |
Дисплей
|
ЖК + светодиод |
Номинальное напряжение
|
380/400/415 В переменного тока |
Мощность
|
10 кВт |
Рабочая температура
|
-25ºC ~ + 60ºC |
Максимальное входное напряжение
|
1000 В постоянного тока |
Диапазон напряжений MPPT
|
200 В ~ 950 В постоянного тока |
Интерфейс
|
RS485 / WiFi (дополнительно) / GPRS (дополнительно) / DRM (Австралия) |
Вес, кг
|
18,5 |
Длина
|
420 |
Ширина
|
180 |
Высота
|
480 |
Гарантия
|
5 лет |
