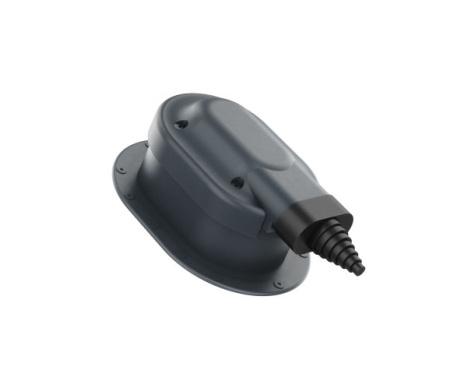

Проходной элемент для солнечных батарей (коллекторов)

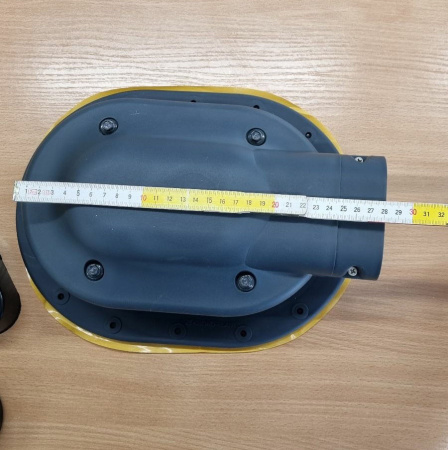

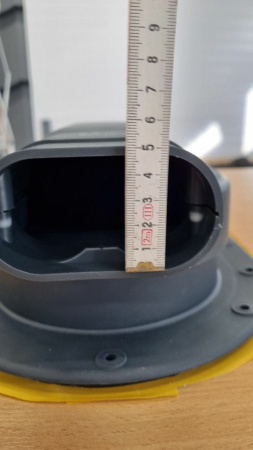

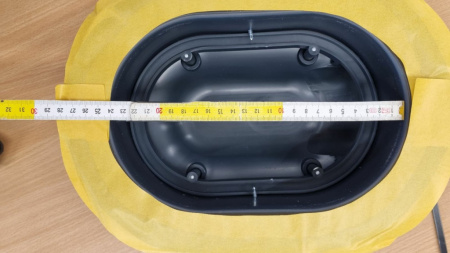

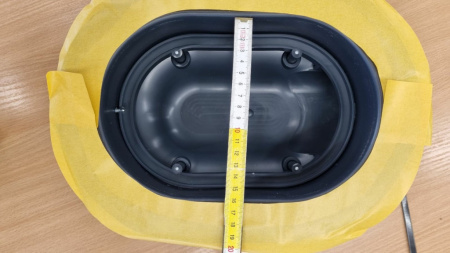

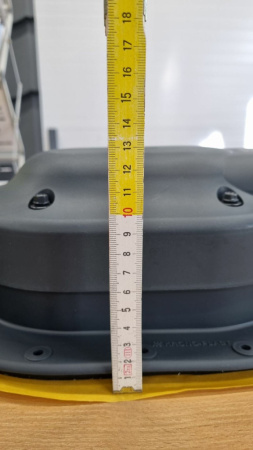

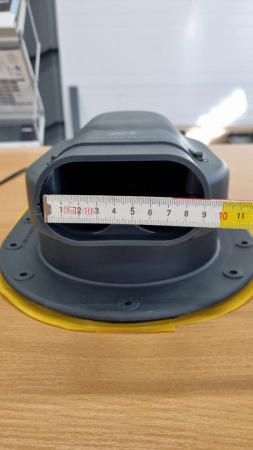

Проходной элемент для вывода через кровлю коммуникаций (проводов и труб) от солнечных батарей или солнечных коллекторов. Для уплотнения применяется EPDM манжета, которая отрезается под требуемый диаметр коммуникаций и обжимается пластиковым хомутом. Стандартный цвет - RAL 7016 (темно-серый).

Данный продукт монтируется сверху на фальцевую кровлю, гибкую черепицу и любые другие кровли с плоским покрытием.

НАЗНАЧЕНИЕ

Трубы применяются на кровлях с углом уклона от 12° до 45° в качестве окончательного элемента вентиляционного канала. Это современная альтернатива традиционным вентиляционным каналам из кирпича. Они применяются для естественной вентиляции жилых или производственных помещений, топочной, для подключения кухонной вытяжки, и т. д.

Специальная конструкция колпака надежно защищает трубу от атмосфер-ных осадков, а угол уклона лепестков способствует отводу конденсатной влаги наружу, из-под колпака. помещений. В нижней части трубы также предусмотрен дополнительный отвод конденсата наружу.

МАТЕРИАЛ

Трубы изготовлены из специального стабилизированного полипропилена (PP), устойчивого к воздействию экстремальных температур, ультрафиолетовых лучей и механическим воздействиям.

КОМПЛЕКТ ПОСТАВКИ

Труба вентиляционная, проходной элемент с бутиловой прокладкой, выходная труба, комплект цветных саморезов (16 шт.), инструкция на русском языке.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

При проведении любых работ на кровле с установленными трубами Вы должны обеспечивать их защиту от возможных механических повреждений. При очистке кровли от снега с любым покрытием, обязательно надо оставлять слой снега толщиной около 5 см. Не рекомендуется сбивать (скалывать) лед в непосредственной близости от трубы, даже если лед, по Вашему мнению, может препятствовать работе трубы. В случае повреждения трубы, необходимо принять меры для временной герметизации отверстия подручными средствами (пленка, ветошь) и без промедления заказать необходимые детали или комплект. Рекомендуется, чтобы Вы регулярно, по крайней мере два раза в год, (весна, осень) визуально проверяли пространство около трубы на случай скопления листьев или другого мусора. Трубы KRONO-PLAST при эксплуатации не представляют угрозы для людей, животных и окружающей среды.

ИНСТРУКЦИЯ ПО МОНТАЖУ

Для монтажа на шифер, профлист, битумный волнистый лист дополнительно применяется плоский оцинкованный лист с загнутыми вниз боковыми кромками, чтобы загибы оказались между волн, а верхняя часть листа заводится под конек. Лист крепится саморезами с прокладкой через кровельное покрытие к существующей обрешетке. Сверху листа крепится труба KPI c предварительно подсоединенным гибким шлангом KRONOFLEX (продается отдельно).

Для герметизации места прохода гибкого шланга через подкровельную гидроизоляцию применяйте уплотнительную манжету для мембраны KRONO-PLAST PPM (приобретается отдельно) или специализированную монтажную ленту.

1. Рекомендуемая температура монтажа от+5 до +40oС.

2. Перед монтажом необходимо тщательно очистить и удалить пыль с поверхности, к которой будет прилегать бутиловая прокладка.

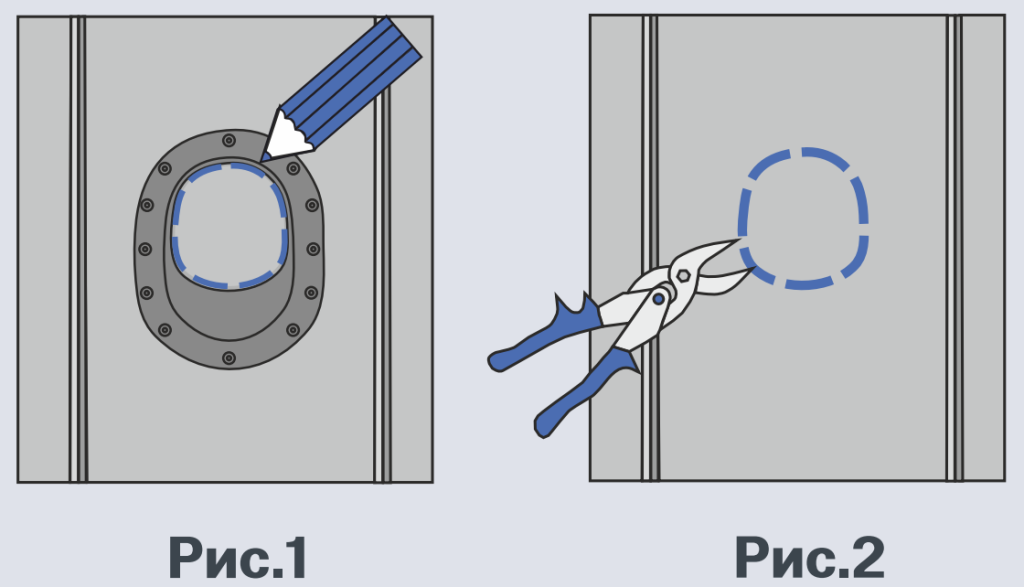

3. Перед установкой трубы приложите проходной элемент к кровельному покрытию (рис. 1), разметьте по внутреннему диаметру проходного элемента окружность и вырежьте отверстие (рис. 2) при помощи специализированного инструмента для резки стали.

4. Установите выходную трубу в проходной элемент и зафиксируйте до характерных щелчков, по всему диаметру (рис.2).

5. На выходную трубу оденьте и защелкните гибкий шланг KRONOFLEX (приобретается отдельно). Снимите защитную ленту с бутилового герметика в проходном элементе и установите его (рис.4). Равномерно прижмите проходной элемент и прикрутите его с помощью саморезов со сверлом в кол-ве 12-ти штук, затягивая их в диагональной последовательности (рис.5).Контроль правильности затяжки саморезов – равномерное сжатие прокладки из бутила по всей окружности.

6. Не ударяйте молотком по пластиковому проходному элементу, а также не затягивайте чрезмерно шурупы, т.к. это может привести к повреждению.

7. Установите трубу и отрегулируйте вертикальное положение по пузырьковым уровням (рис.6). Если угол уклона кровли больше 45° - обработайте острым ножом нижнюю часть трубы, препятствующую наклону.

8. Положение трубы фиксируется к проходному элементу цветными шурупами с прокладкой (4 шт.), которые прикручиваются с четырех сторон (рис.7).
